LED驱动(UL8750)关于调光线颜色和控制电路的最新要求

类别:最新法规 文章出处:沃特测试发布时间:2021-07-05 浏览人次:

UL8750标准第二版于2019年7月30日发布的修订要求,标准附录SF关于控制电路条款的生效时间延长至2021年11月2日



UL8750 Light Emitting Diode (LED) Equipment for Use in Lighting Products是针对LED照明部件的UL安全标准。修订新增的附录SF,增加了LED驱动中的Wired Control Circuit调光等控制回路的安全隔离要求。独立认证的驱动厂家及使用随机电源的灯具厂家,需要及时更新已有的灯具UL档案。



电源调光线颜色的最新要求

SF4.2

现阶段UL8750标准规定:调光线颜色不能是白色,绿色,黄绿色。如果调光线颜色是灰色,零线颜色则需要是白色。

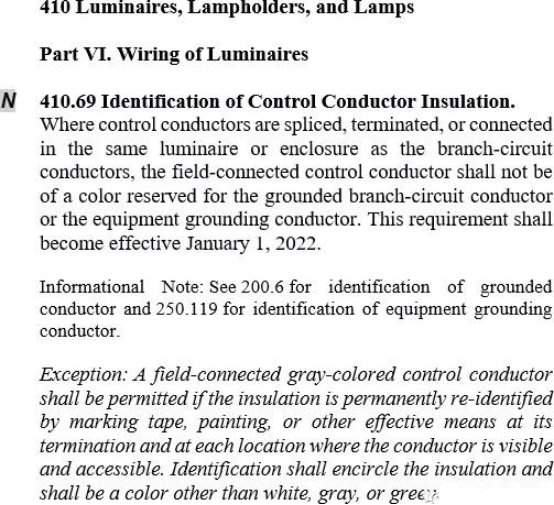

NEC 2022-01-01最新要求:调光线颜色不能与零线和地线的颜色相同。例外:可以是灰色的,但是要在线尾端re-identified,比如加marking tape, painting…







NEC (National Electrical Code?) 是美国国家电气法规,UL8750产品同样需要满足NEC的相关要求。



控制电路的最新要求

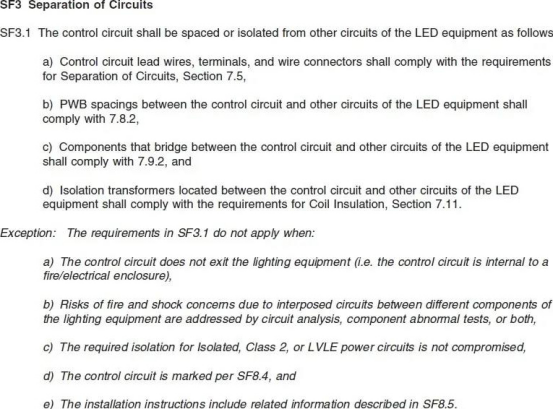

SF3.1

新增要求LED驱动中的调光等控制回路必须和其他所有回路完全隔离,或满足Exception a)-e)的例外情况,则可以不用隔离电路,只需要相应的更新标签和说明书。



根据标准Exception 2说明,如果驱动电路满足下面要求,可以不要求控制电路与输出隔离。

a) 驱动输出是class 2;

b) 控制电路已经评估class 2或者外接一个class 2的输出源;

c) 异常测试中电源的输出电压,电流和功率数值能满足class 2的要求;

d) 不会因为wired control circuit的不隔离问题导致class 2电路的评估,比如,0-10V和输入输出都不隔离的话,那么输出就和输入一定不隔离,也就评估不了Class 2的输出;

e) 安装说明中有符合SF8.5的相关要求。

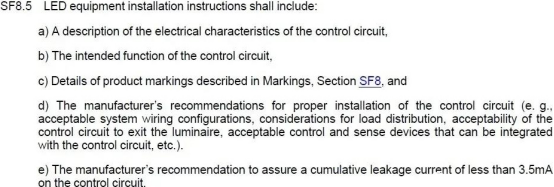

SF8.5

说明书要求







为了减少对生产和销售的影响,维持UL认证的有效性,沃特提醒已获认证的厂商需尽快申请更新升级,否则将会被取消认证,无法再继续使用UL标志。


此文关键词:LED驱动, UL8750, 调光线颜色, 控制电路, 最新要求
