5G时代,最全的无线通信频率分配都在这里(含最新5G NR)

类别:资讯订阅 文章出处:沃特测试发布时间:2019-07-19 浏览人次:

作为领先的第三方测试服务提供商,沃特集团一直关注无线通讯领域的最新技术与发展,专业能力涵盖安规;EMC;RF;蓝牙/Zigbee等短距无线设备;2G/3G/4G/5G等长距无线设备;宽带电力网络;以及针对Qi协议的无线充电测试等。



今天,小沃就与大家分享一下——无线通信频率在不同范畴中的具体分配:



一、5G NR

二、4G LTE

三、3G WCDMA

四、3G TD-SCDMA

五、2G GSM

六、CDMA2000

七、WiMAX

八、公共安全领域

九、低功耗广域物联网(LPWAN)

十、WiFi、蓝牙、NFC、RFID

十一、全球卫星导航系统(GNSS)

十二、国内频谱分配情况

十三、三大运营商频率划分

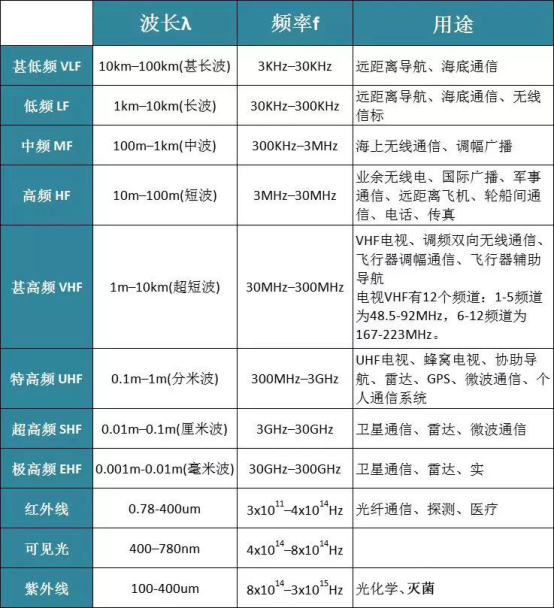

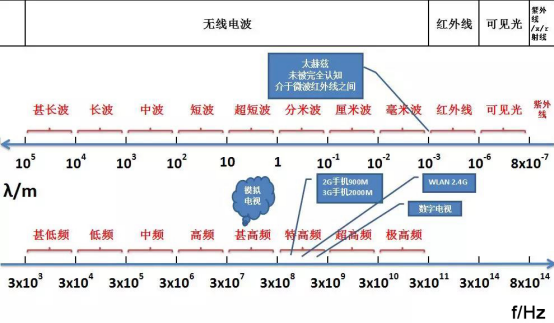

首先看看无线电信号的频谱如何划分:




一、5G NR

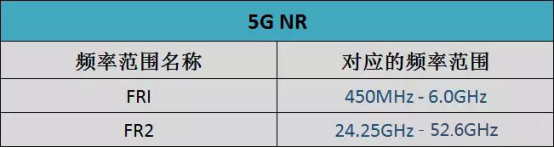

3GPP已指定5G NR 支持的频段列表,5G NR频谱范围可达100GHz,指定了两大频率范围:



① Frequency range 1 (FR1):就是我们通常讲的6GHz以下频段

·频率范围:450MHz - 6.0GHz

·最大信道带宽100MHz



② Frequency range 2 (FR2):就是毫米波频段

·频率范围:24.25GHz - 52.6GHz

·最大信道带宽400MHz

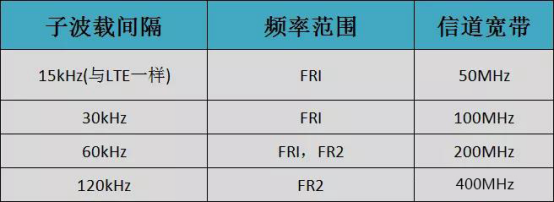

5G NR支持16CC载波聚合。由于5G NR定义了灵活的子载波间隔,不同的子载波间隔对应不同的频率范围,具体如下:



5G NR频段分为:FDD、TDD、SUL和SDL。SUL和SDL为辅助频段(Supplementary Bands),分别代表上行和下行。与LTE不同,5G NR频段号标识以“n”开头,比如LTE的B20(Band 20),5G NR称为n20。目前3GPP已指定的5G NR频段具体如下:



1、FR1 (450 MHz–6000MHz):

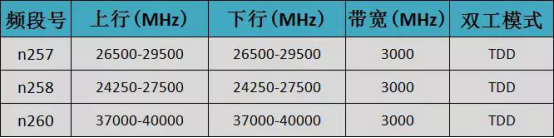

2、FR2:



如上图所示,5G NR包含了部分LTE 频段,也新增了一些频段。目前,全球最有可能优先部署的5G频段为n77、n78、n79、n257、n258和n260,就是3.3GHz-4.2GHz、 4.4GHz-5.0GHz和毫米波频段26GHz/28GHz/39GHz。



全球各地5G频谱分配情况如何呢?

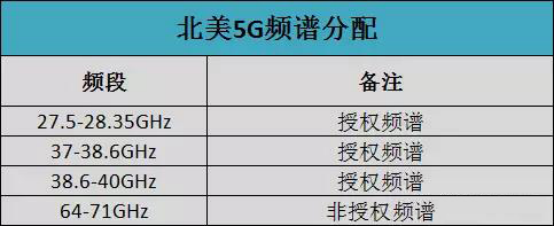

1、北美:



2016年7月14日,FCC投票决定通过分配24GHz以上5G频谱,成为世界上第一个为5G网络分配可用频谱的国家。



2、欧洲:

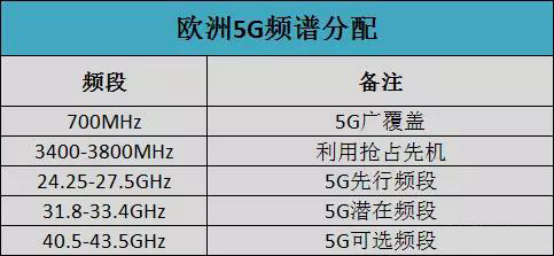

欧盟委员会无线频谱政策组(RSPG)于2016年6月制定5G频谱战略草案,并在欧盟范围内公开征求意见。2016年11月9日,RSPG发布欧盟5G频谱战略。这些频段是:



3、亚洲:



2010年,APT(亚太电信组织)就同意将700M用于发展移动通信,通常称为APT700。这段频谱对应FDD Band 28(703-748/758-803 MHz )和TDD Band 44(698-806 MHz),被称为“数字红利”频段。



2016年,APT同意了对698-806MHz频段进行整理的建议,也许会用于未来的5G网络。APT正在研究470-698MHz, 1427-1518MHz, 3300-3400MHz、4800-4990MHz和大于24GHz频段,这些频段也列入了WRC-15的列表中(估计4800-4990MHz频段会更新)。APT无线组(AWG)计划于2018年第三季度完成研究。



另外,中、韩、日作为5G的先行者,已在3GHz和5GHz频段上展开5G测试。韩国和日本还在26.5-29.5GHz频段上展开5G试验,希望在2018年冬奥会和2020年奥运会推出5G高频段移动服务。

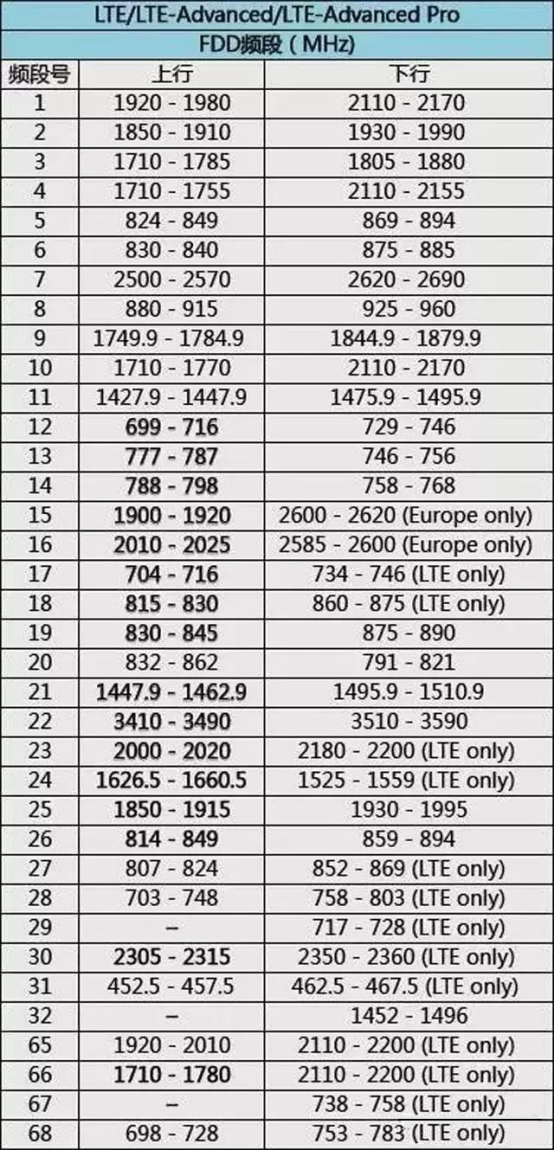

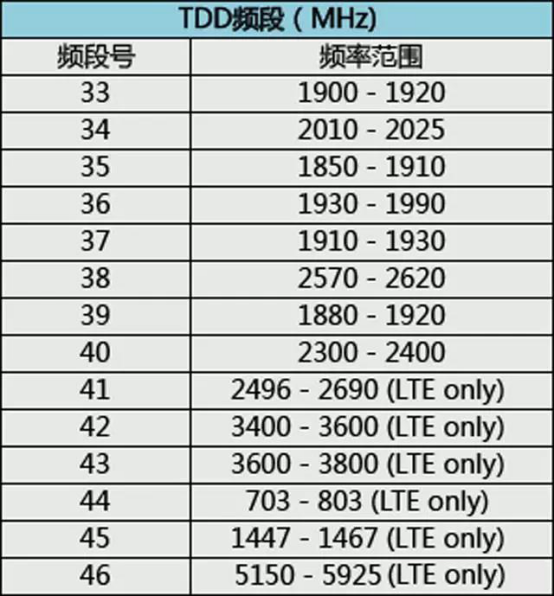

二、4G LTE

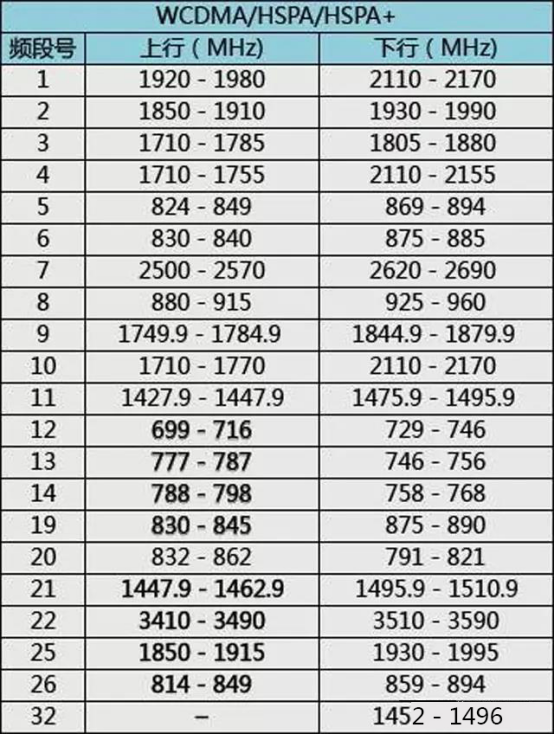

三、3G WCDMA

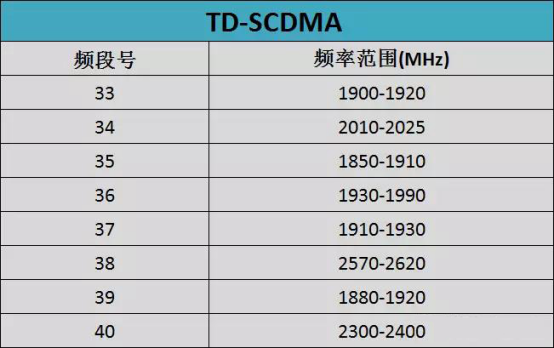

四、3G TD-SCDMA

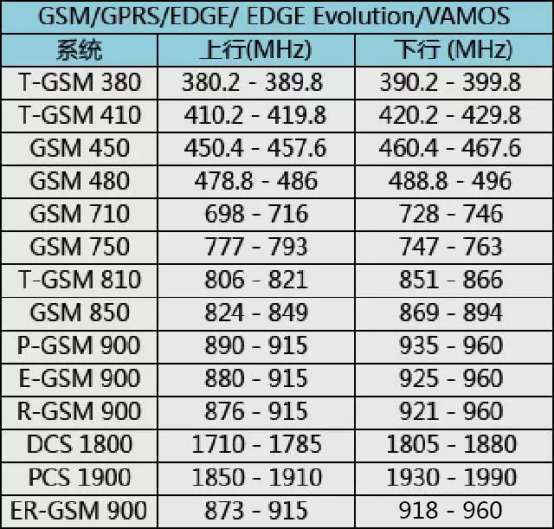

五、2G GSM



备注:



① P-GSM,基准GSM-900频带

② E-GSM,扩展GSM-900频带(包括基准GSM-900频带)

③ R-GSM,铁路GSM-900频带(包括基准和扩展GSM-900频带)

④ T-GSM,集群无线系统-GSM

⑤ ER-GSM900,即为Extended Railway GSM 900,在原铁路通信系统的基础拓宽了其频率范围(TX:873-915,RX:918-960)。

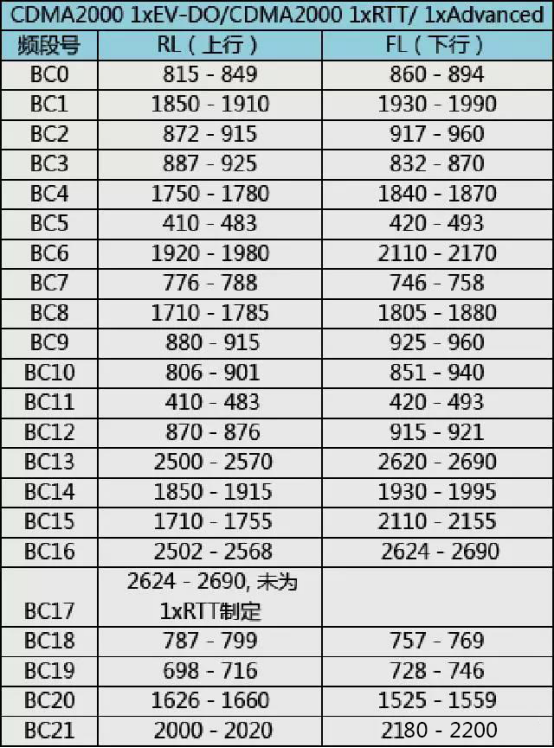

六、CDMA2000

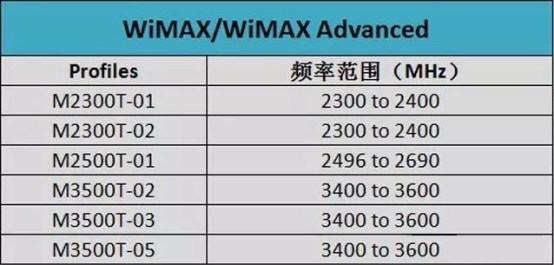

七、WiMAX

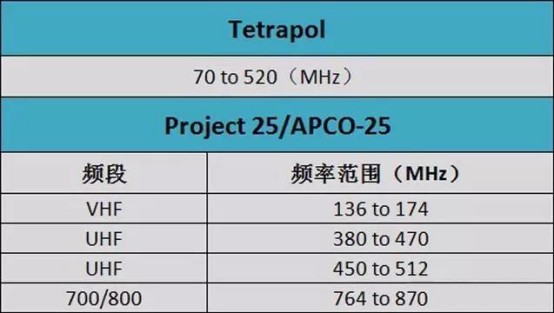

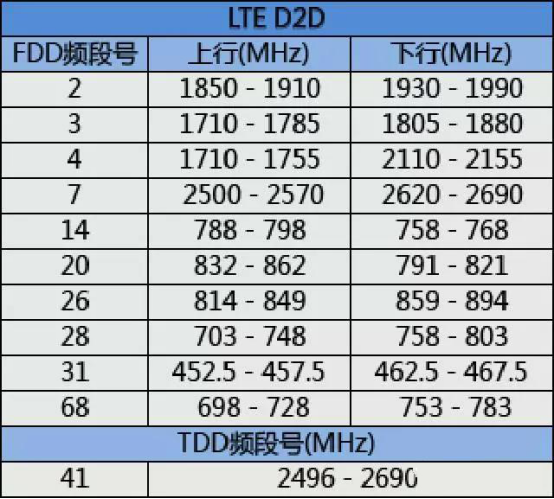

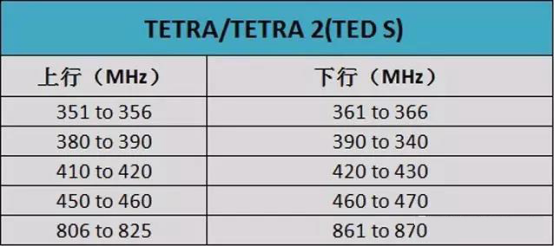

八、公共安全领域

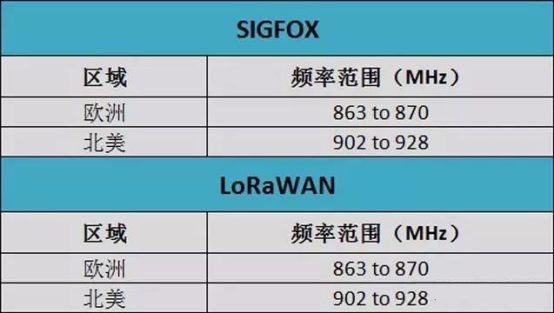

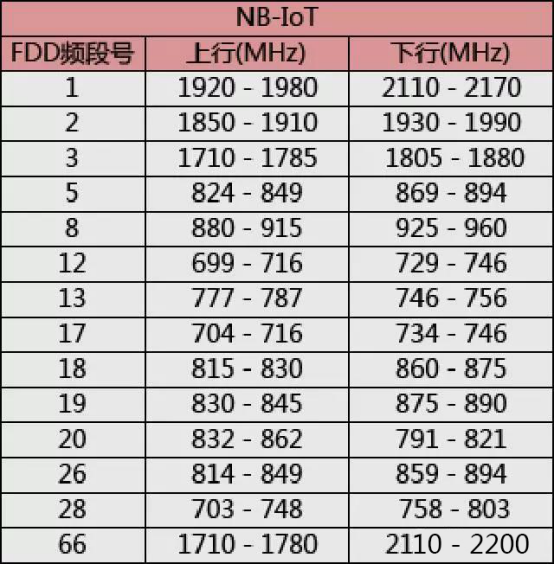

九、低功耗广域物联网(LPWAN)

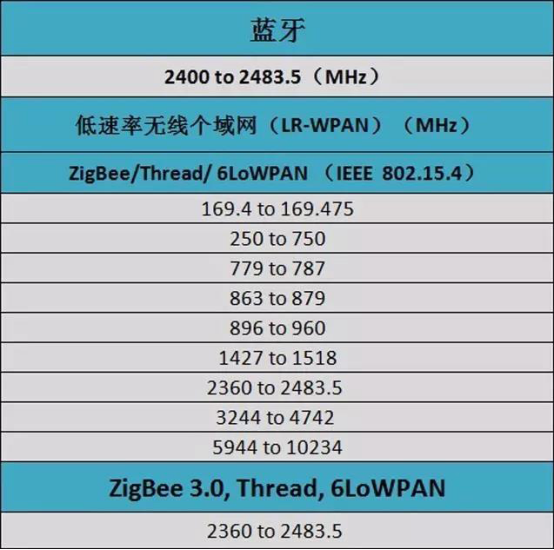

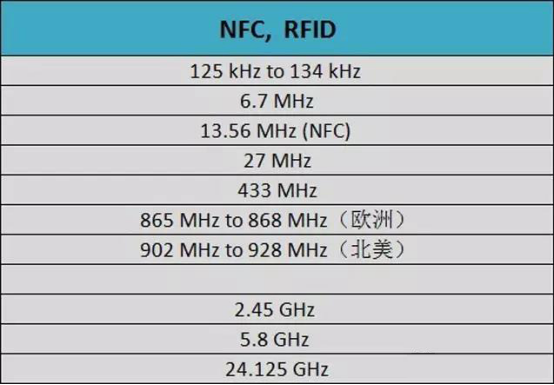

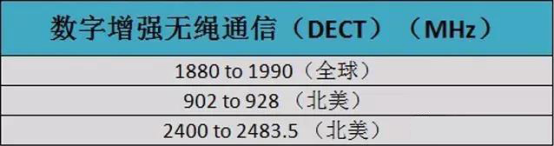

十、WiFi、蓝牙、NFC、RFID等其它无线连接

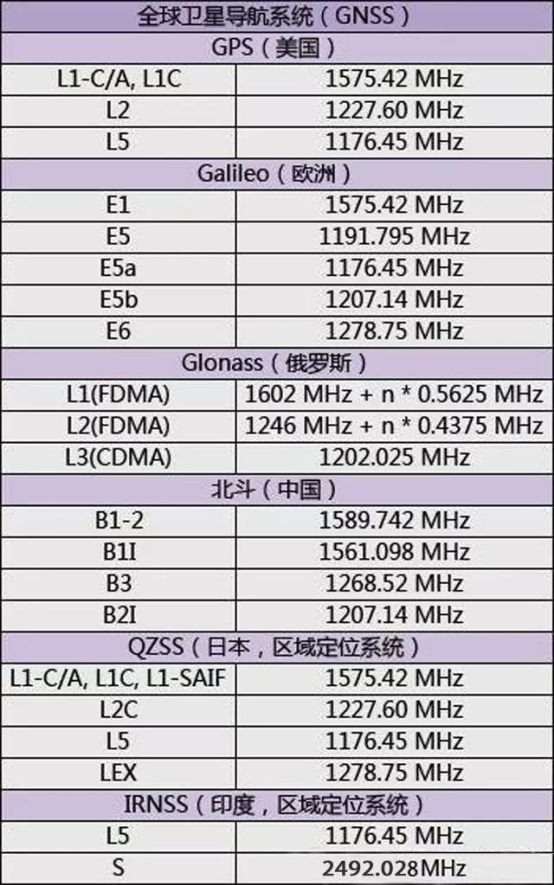

十一、全球卫星导航系统(GNSS)

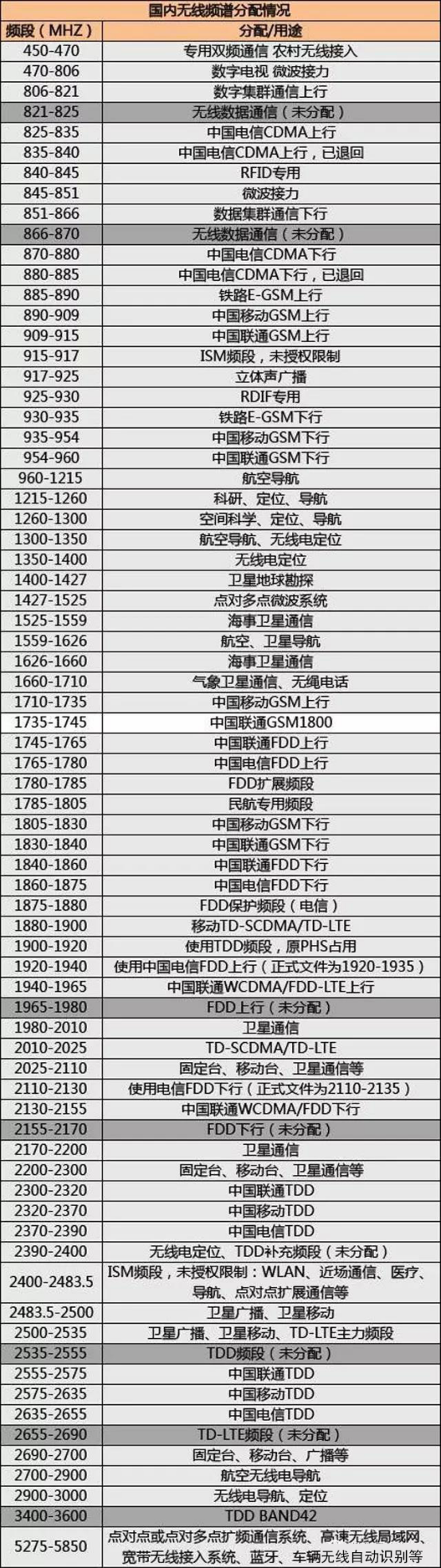

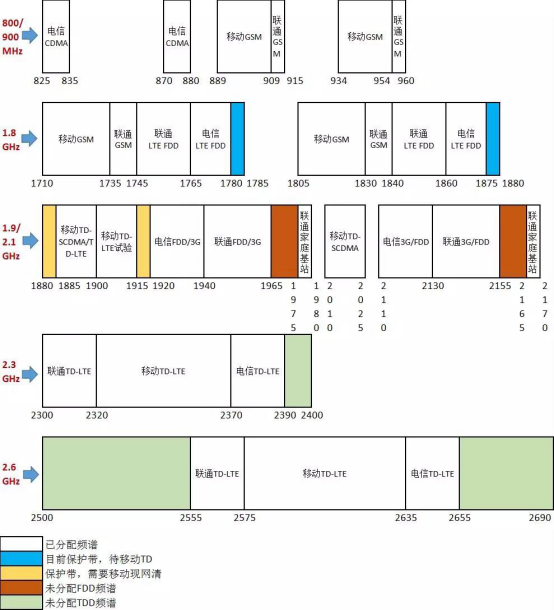

十二、国内频谱分配情况

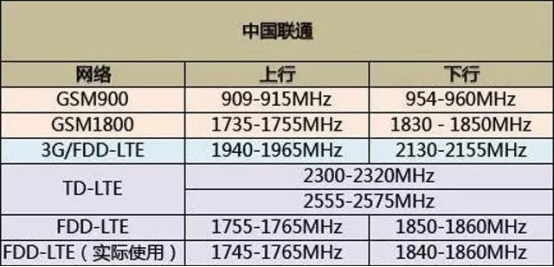

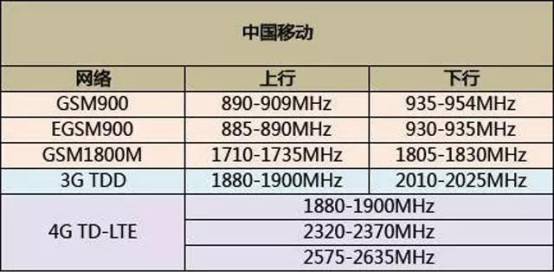

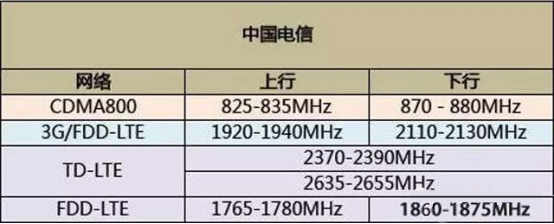

十三、三大运营商频率划分



备注:



① 黄色保护带:原移动用1880-1900(20M),电信用1860-1875(15M),由于TD和FDD之间有干扰,需留1875-1880间的5M出来做隔离带。电信把小灵通占用频段(1900-1920)清出来还给移动后,移动就拥有完整的从1880-1920的40M频段,但隔离带由移动侧出1880-1885间的5M。这样,电信就可以用1860-1880做完整的20M载波。移动用1885-1920的35M。



② 根据今年6月份《工信部同意关于中国电信使用800M和2100M频段开展LTE组网的批复》,中国电信可以在CDMA 1X/DO频段825-835/870-880,1920-1940/2110-2130上重耕LTE FDD。



③ 根据最近《工信部同意关于中国联通调整部分频率用于LTE组网的批复》,中国联通可以在原2G和WCDMA频段909-915/954-960,1735-1750/1830-1845,1940-1965/2130-2155上重耕LTE FDD。
